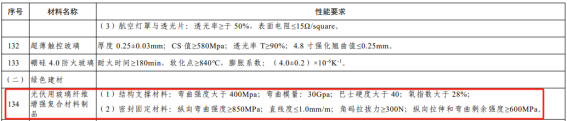

随着全球能源结构的转型和环保意识的提高,光伏行业正迎来前所未有的发展机遇。年前,工业和信息化部发布《重点新材料首批次应用示范指导目录(2024年版)》,将“光伏用玻璃纤维增强复合材料制品”纳入其中,分类为“绿色建材”之“结构支撑材料”和“密封固定材料”,并给出相应的技术指标和要求。光伏用玻璃纤维增强复合材料制品的纳入,不仅彰显了其在绿色建材领域的重要地位,更预示着复合材料边框在光伏领域的广阔前景。
德毅隆复合材料边框,以其独特的优势,正逐渐成为光伏行业的新宠。与传统金属材料相比,复合材料边框具有出色的可设计性,能够根据服役环境和结构特点进行优化设计,实现性能与成本的双重优化。

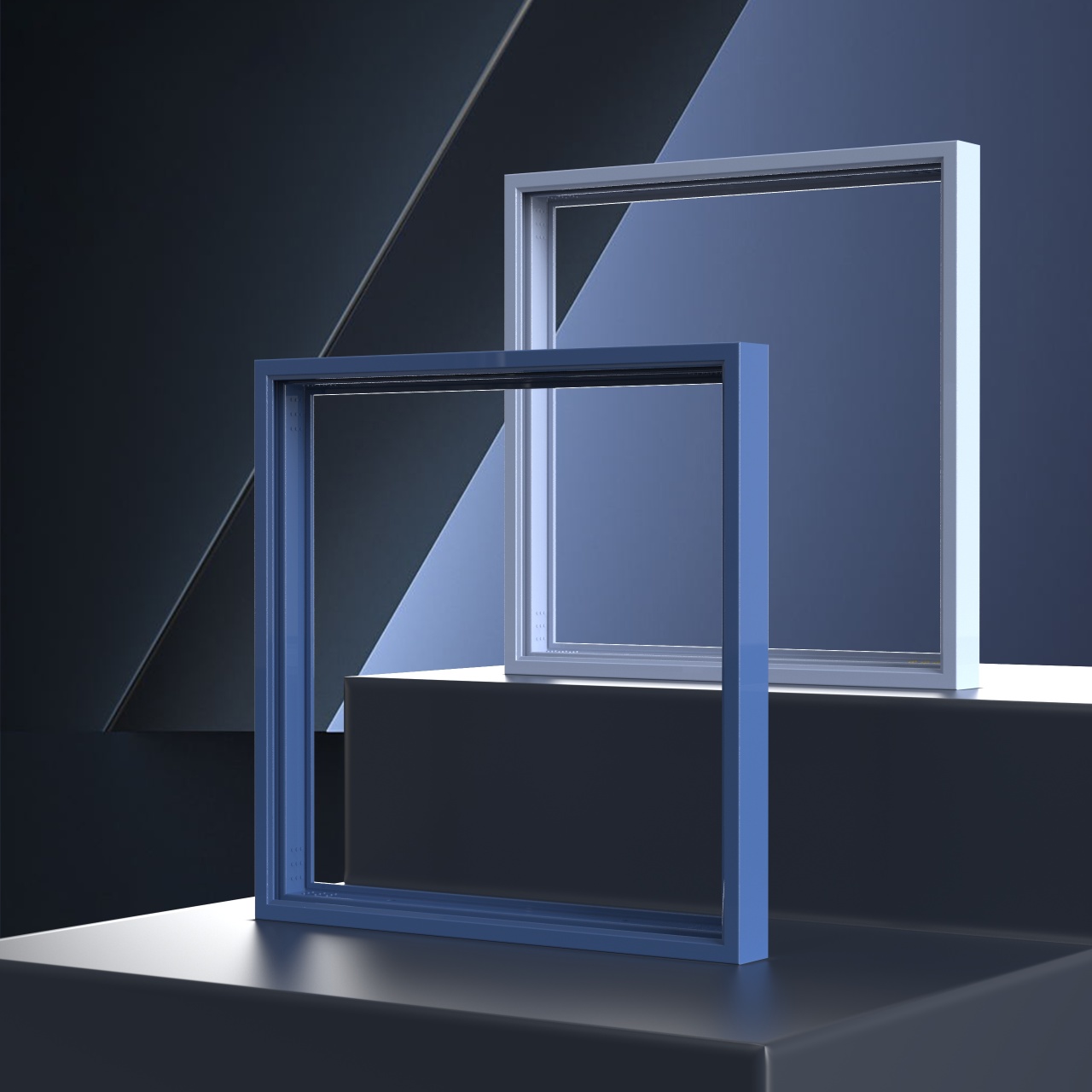

德毅隆复合材料边框
在光伏组件结构轻量化、应用环境极端化的趋势下,德毅隆复合材料边框展现出了其卓越的性能。它具备高强度、高刚度,能够承受外部加载和自身重量,保护太阳能电池模块的安全。同时,其优良的耐腐蚀性、耐候性,确保了边框在恶劣环境下也能保持稳定性能,延长了光伏组件的使用寿命。
值得一提的是,德毅隆复合材料边框还具备出色的导热性,能够有效帮助散热,保持太阳能电池的温度稳定,从而提高电池的效率和寿命。此外,其良好的绝缘性能也避免了电池与边框之间的电气接触,降低了电气短路的风险。
在加工方面,德毅隆复合材料边框同样表现出色。它具有良好的可加工性,便于制造商进行切割、焊接、成型等工艺加工,实现了边框的定制化生产。同时,其长期可靠性和耐久性也确保了光伏组件在多年使用中能够保持稳定的结构性能和外观质量。
相较于传统的铝边框,德毅隆复合材料边框在热膨胀系数、导热性、成本等方面具有显著优势。特别是在海洋及污水处理厂等耐腐蚀应用场景中,其优越的耐腐蚀、耐盐雾性能使其成为海上光伏边框的理想选择。此外,其高屈服强度、防背玻爆裂、低碳排放等特点也进一步提升了其在光伏领域的应用价值。
01
复合材料光伏边框要求

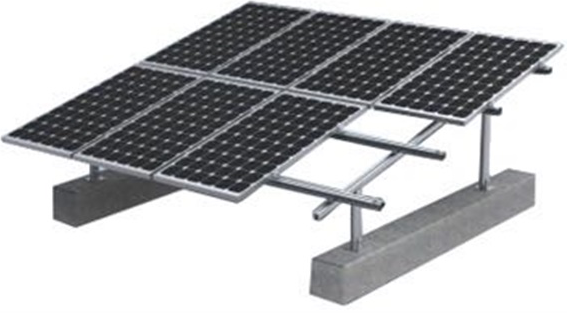

光伏边框是太阳能光伏组件的重要组成部分,起到封装电池片、玻璃、背板等材料,增强组件强度,便于运输、安装和保护光伏组件的作用,需要产品拥有较强的承载能力和耐腐蚀特性。
光伏边框的性能要求
1.强度和刚度
光伏边框必须具备足够的强度和刚度,以承受外部加载和自身重量,保护太阳能电池模块不受损。
2.耐腐蚀性
光伏边框常常暴露在各种环境条件下,包括湿气、酸碱等,因此需要具备良好的耐腐蚀性能,防止边框腐蚀、锈蚀或变形。
3.耐候性
太阳能电池组件通常安装在户外,需要经受各种气候条件的影响,如阳光、高温、低温、风、雨等。光伏边框应具备良好的耐候性能,能够抵御紫外线辐射和温度变化等。
4.导热性
光伏边框需要具备一定的导热性,以帮助散热,保持太阳能电池的温度稳定,提高电池的效率和寿命。
5.绝缘性
光伏边框应该具备良好的绝缘性,以防止电池与边框之间的电气接触,避免发生电气短路。
6.可加工性
光伏边框材料需要具备良好的可加工性,以便于制造商进行切割、焊接、成型等工艺加工,实现边框的定制化生产。
7.可靠性和耐久性
光伏边框需要具备长期可靠性和耐久性,能够在多年的使用中保持结构稳定性和外观质量。
02
复合材料边框优势
目前光伏边框以铝边框为主,但是铝合金材料热膨胀系数不匹配、导热性较高、成本较等问题,成为阻碍光伏普及的重要因素。具有优异性能的玄武岩纤维增强复合材料边框和玻纤增强聚氨酯复合材料边框,正在成为新的发展趋势。
01、玻璃纤维增强聚氨酯(GRPU)
GRPU是一种以高硬度聚氨酯弹性体为基体材料,玻璃纤维为增强材料,采用连续拉挤工艺生产的一种具有高强度、高模量、轻质高分子复合材料。
02、玄武岩纤维增强复合材料(BFRP)
BFRP主要由玄武岩纤维、树脂以及添加剂等成分组成。通过拉挤成型工艺,将浸透胶液的玄武岩连续无捻粗纱、毡、带或布等增强材料,在牵引力的作用下,通过模具加热挤拉成型、固化,连续不断地生产长度不限的玻璃钢型材。
它们的优势如下:
1.耐腐蚀、耐盐雾
聚氨酯复合材料边框具有优越的力学性能、弹性模量、绝缘性能、膨胀系数、屈服强度,耐腐蚀、耐盐雾、又抗紫外线光照,非常适合海洋及污水处理厂等耐腐蚀应用场景,是海上光伏边框的最新解决方案,既能降低成本还能提高发电效率。
2.承载更高背压
沿海组件设计需要承载更高背压(约4000Pa)。传统边框需要增加厚度,增加成本。玻纤增强聚氨酯复合材料边框能充分发挥力学性能,较易满足4000Pa的背压要求。高屈服强度玻纤增强聚氨酯复合材料边框的屈服强度990MPa,是铝合金的5倍,保证在应力释放后组件100%回弹,没有残余变形,在25年的生命周期内可大幅降低硅片的隐裂。
3.防背玻爆裂
玻纤增强聚氨酯材料弹性模量略低于玻璃,在风载动态下边框具有动载阻尼作用,可有效缓解背面玻璃爆裂的问题。
4.承载更高背压
传统边框材料是导体,每一块组件都需接地,增加了BIPV施工的难度及成本。玻纤增强聚氨酯复合材料边框具有优良的绝缘性能,不需接地。
5.防组件弯曲变形
玻纤增强聚氨酯材料边框与玻璃近乎一样的膨胀系数,线性热膨胀系数约为7×10-6/K,远低于铝合金,温度变化时不会与墙体产生缝隙、密封性良好,能保证整窗在温差较大环境下的隔热性,不会发生弯曲变形的现象。
6.低碳排放
2025年后出口到欧洲的组件有碳排放指标的要求。GRPU边框的碳排放指标只有传统边框用材的14.5%,降低组件出口碳排放。
7.多色彩选择
传统边框颜色单一,要做其它颜色需增加费用。玻纤增强聚氨酯复合材料边框有多种颜色供用户选择,无需增加费用。
德毅隆符合边框碳排放指标仅为铝边框的14.5%!
采用GRPU作为光伏组件封边边框材料和支架材料,将使光伏组件的设计产生颠覆性变化,设计师将有能力设计性价比更高的绝缘封边光伏组件,可以从根本上消除漏电风险,消除PID效应(电势诱导导致的电池效率衰减),消除金属边框与组件玻璃因为模量差异、膨胀系数差异导致的电池片隐裂风险,使太阳能组件更安全、更可靠、更耐用、更美观,尤其在一些严苛的环境如滩涂、水面、盐碱地、化工厂、建筑屋顶等电站建设中体现出得天独厚的优势。更重要的,碳排放指标仅为铝边框的14.5%。
结语
德毅隆复合材料边框以其卓越的性能和广泛的应用前景,正成为光伏行业的新宠。随着技术的不断进步和市场的不断扩大,相信德毅隆复合材料边框将在未来光伏领域发挥更加重要的作用,为推动全球能源结构的转型和环保事业的发展做出更大的贡献。
